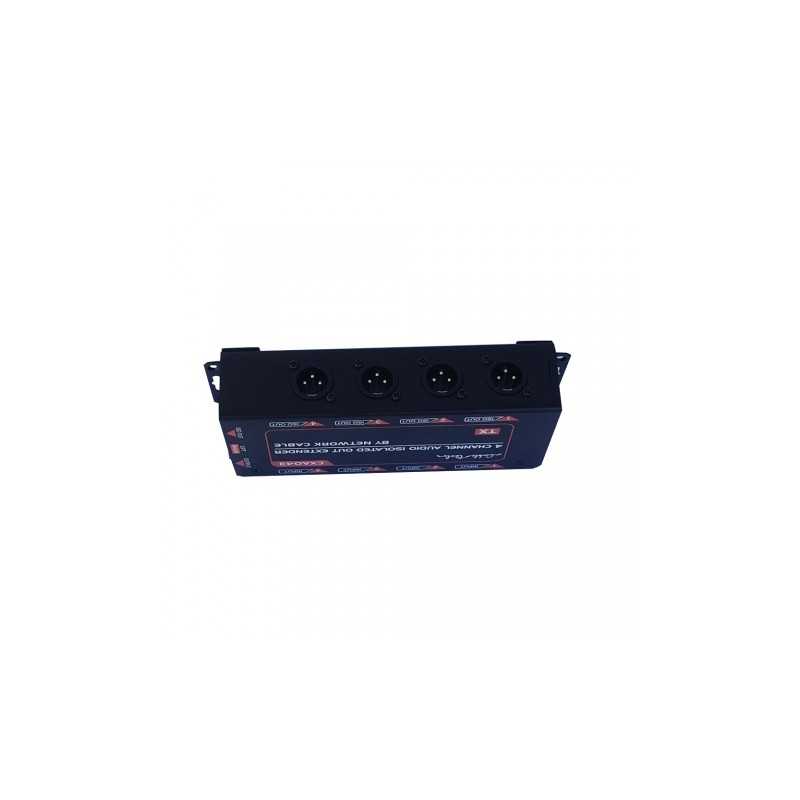

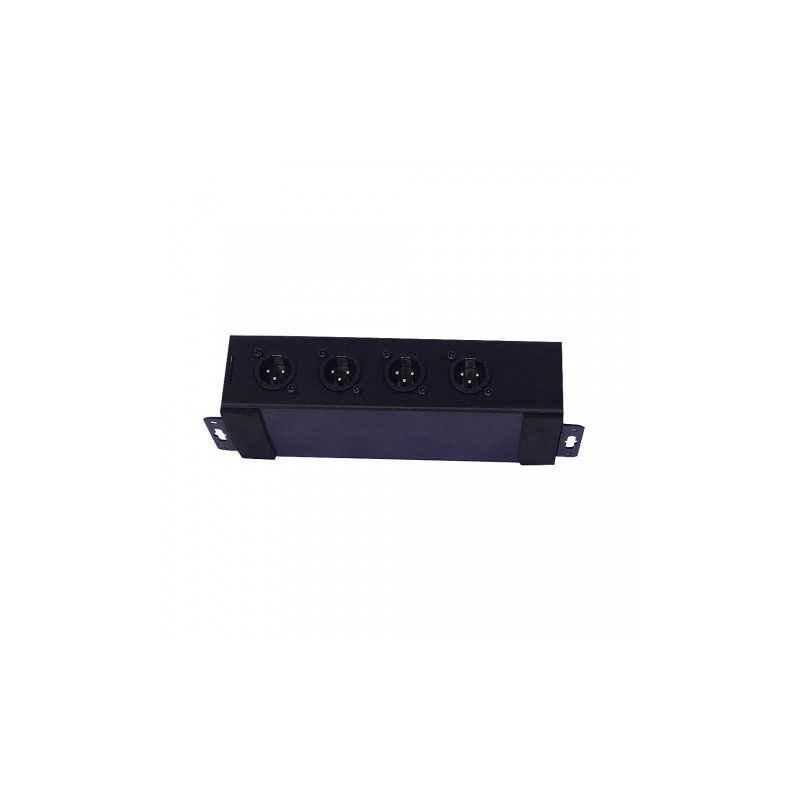

Extensor Balanceado RJ de 4 canales de Audio

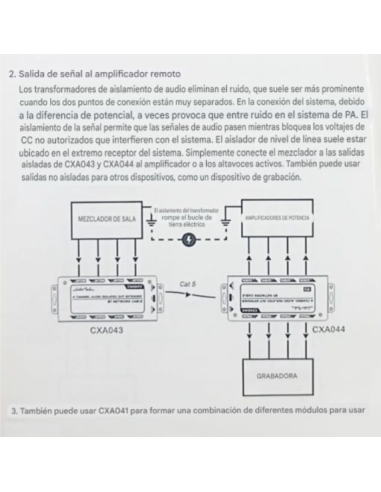

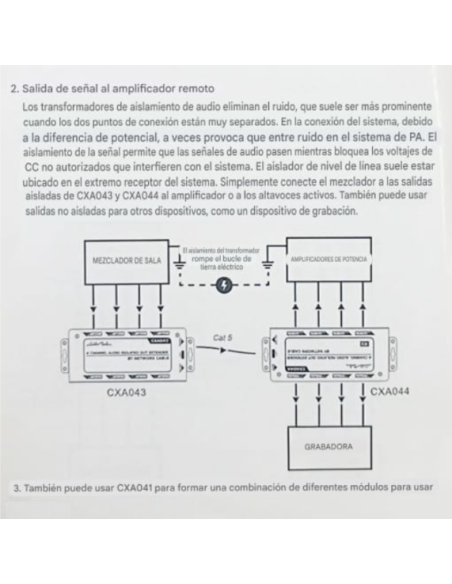

 Caja de transmisión tiene un conector de Red RJ45 y un interruptor de conexión a tierra. Usando un cable de red en lugar de un cable de audio de cuatro vías, puede transferir cuatro canales de señales de audio simplemente conectando un cable Ethernet Cat5 blindado entre las dos cajas de transmisión y proporciona alimentación fantasma para el micrófono a través de la salida directa. Equipada con un transformador de aislamiento de audio, que elimina el problema del ruido de Cacausado por el circuito de conexión a tierra. La transmisión por cable Ethernet Cat5 es ampliamente aplicable, ligera y económica, lo que ahorra costos y simplifica el cableado.

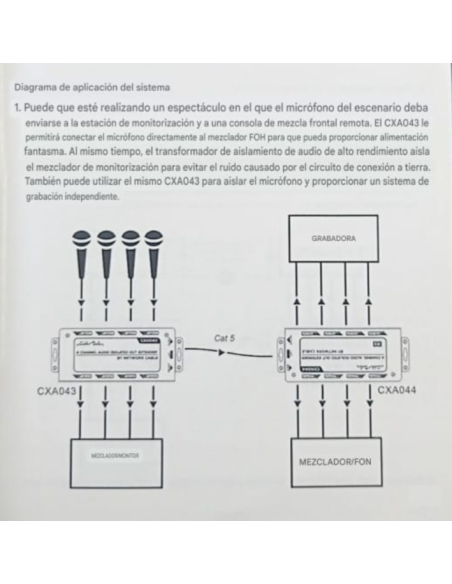

Apague el sistema de audio antes de conectar el equipo de audio. Esto evitará daños a componentes sensibles con los tweeters cuando el sistema de audio  este conectado o encendido. Puede conectar este módulo utilizando cualquier cable estándar CAT5 o CAT6. Para usar la alimentación fantasma de 48 V para un micrófono capacitivo o una caja de paso activa, el cable de red debe estar blindado.

Si esta transmitiendo una señal de nivel de línea, el blindaje de cable de red no es necesario para la configuración, pero sigue siendo beneficioso y puede ser menos susceptible al ruido. Tenga en cuenta que la alimentación fantasma de 48 V no puede pasar a través de la salida aislada.

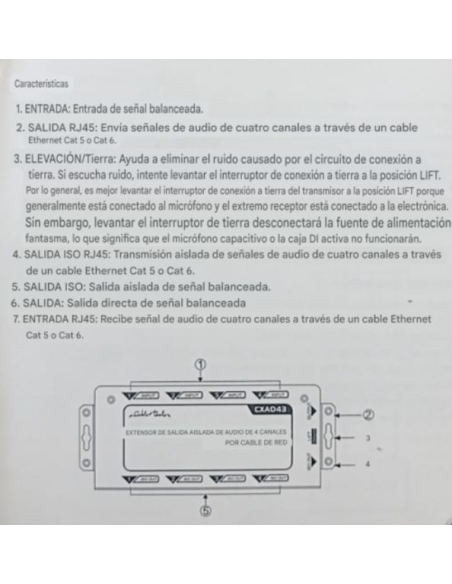

Características

▪ ENTRADA: Entrada de señal balanceada.

▪ SALIDA RJ45: Envía señales de audio de cuatro canales a través de un cable Ethernet Cat 5 o Cat 6

▪ LIFT/ Ground: Ayuda a eliminar el ruido causado por el circuito de conexión a tierra.

▪ RJ45 ISO OUT: Transmisión aislada de señales de audio de cuatro canales a través de un cable Ethernet Cat 5 o Cat 6.

▪ ISO OUT: Salida aislada de señal balanceada.

▪ SALIDA: Salida directa de señal balanceada.

▪ ENTRADA RJ45: Recibe una señal de audio de cuatro canales a través de un cable Ethernet Cat 5 o Cat 6.

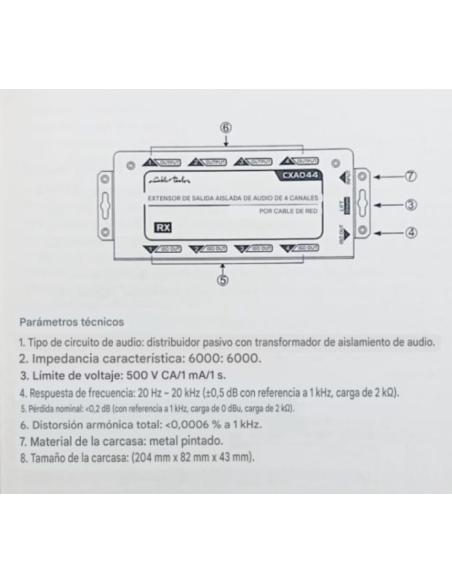

Especificaciones

Tipo de circuito de audio: Distribuidor pasivo con transformador de aislamiento de audio.

Impedancia característica: 600Ω: 600Ω.

Límite de voltaje: 500V AC / 1mA / 1Sec.

Respuesta de frecuencia: 20Hz ~ 20KHz (± 0.5dB ref 1kHz 2k load).

Pérdida nominal: <0.2dB (ref 1kHz 0dBu 2k load).

Distorsión armónica total: <0,0006% a 1 kHz
