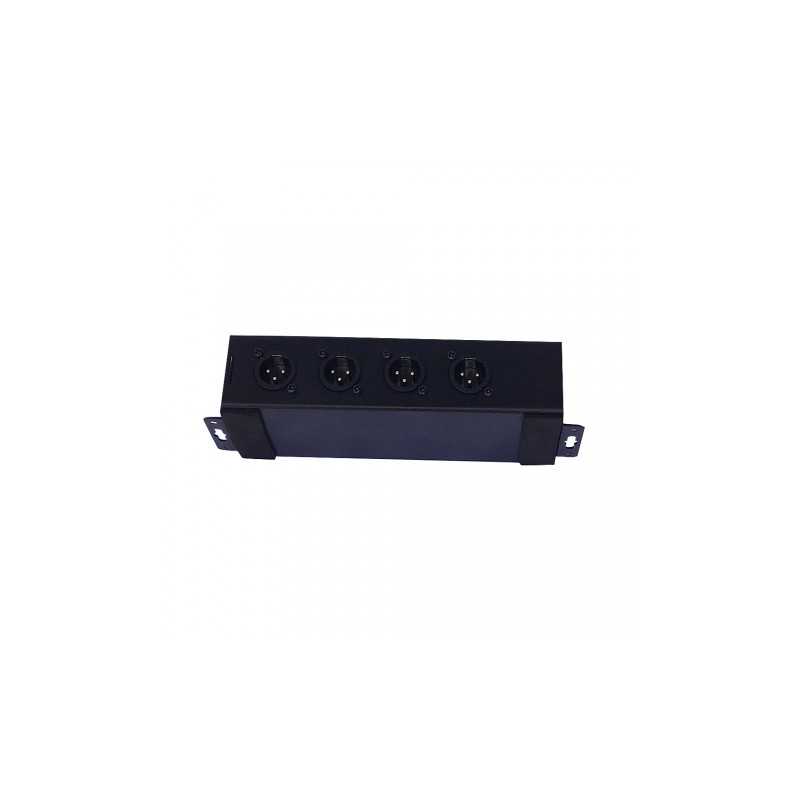

Extensor de Audio /DMX de 4 canales RJ cable Cat5 Cat6

Características

▪ Entrada / salida RJ45: envíe o reciba cuatro canales de audio analógico a través de un cable Ethernet Cat 5 o Cat 6.

▪ Entrada XLR hembra: conectar a micrófono balanceado o nivel de línea.

▪ Salida XLR macho: Salida de señal balanceada, como por ejemplo al mezclador

▪ LIFT/ Ground: Ayuda a eliminar el ruido causado por el circuito de conexión a tierra.

▪ THRU: Conexión en paralelo de RJ45.

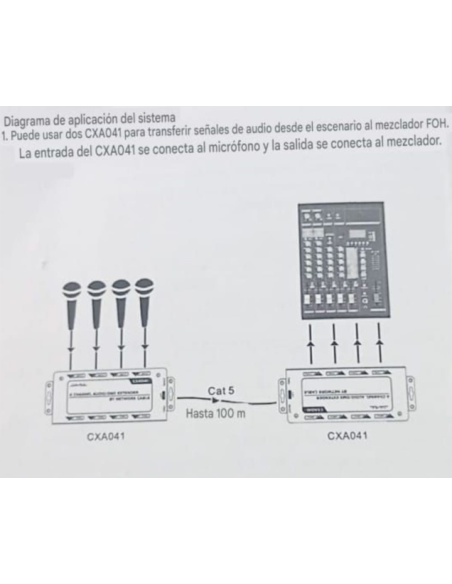

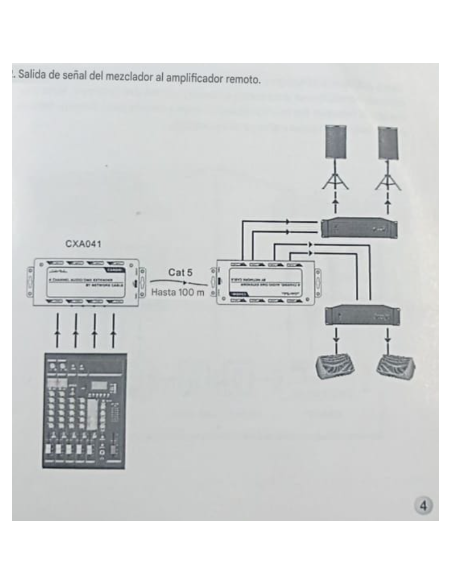

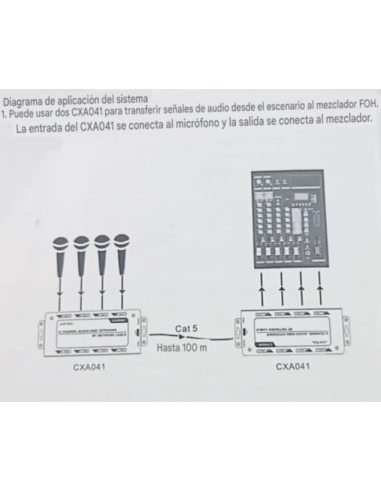

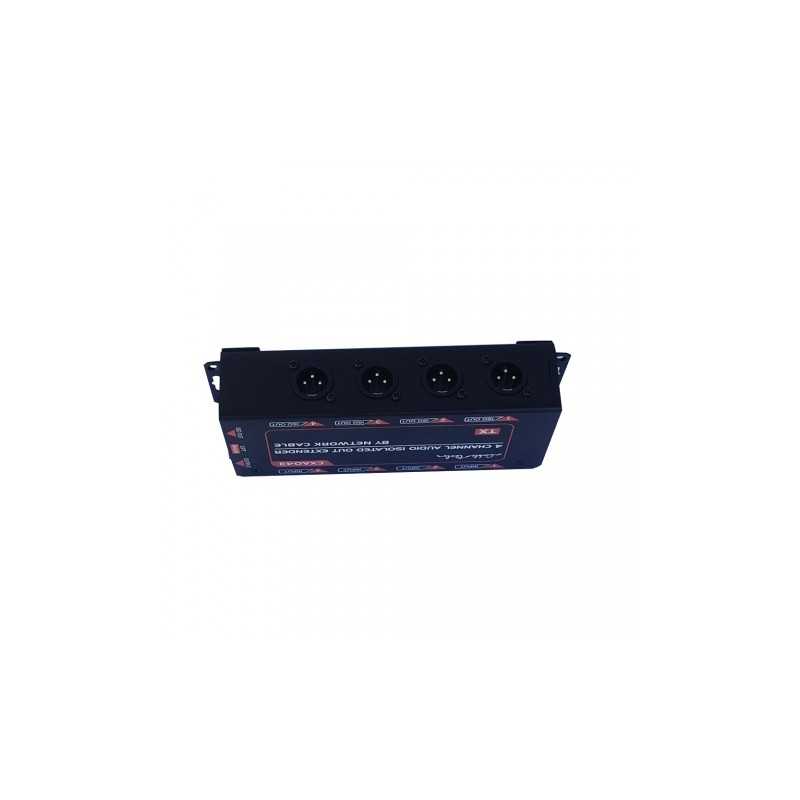

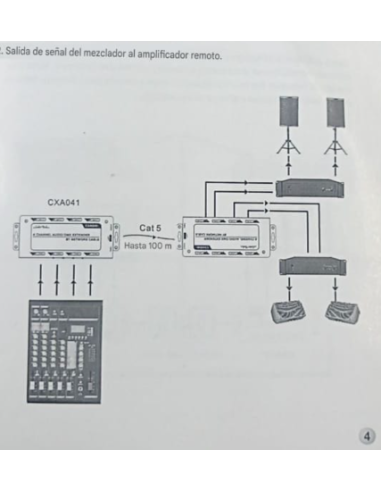

El CTA041 es una caja de extensión de audio de cuatro canales que tiene cuatro entradas XLR-F de 3 pines y cuatro salidas XLR-M de 3 pines en conexión paralela y dos conectores de red RJ45. Conecte un cable Ethernet Cat5 blindado entre dos cajas para transmitir audio analógico o digital o DMX.

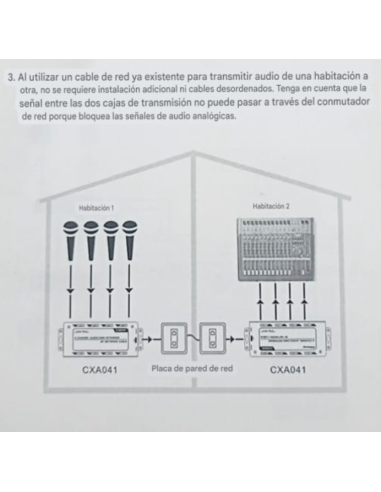

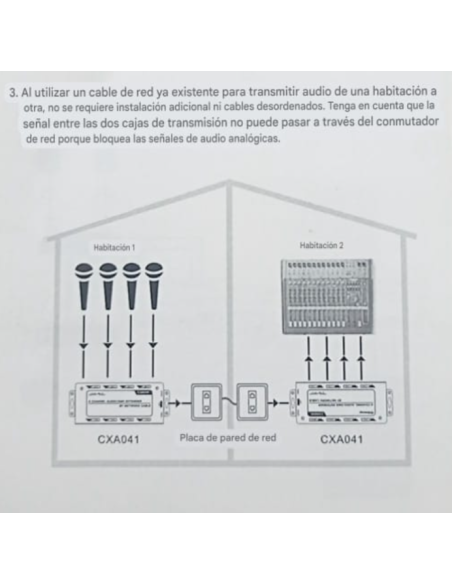

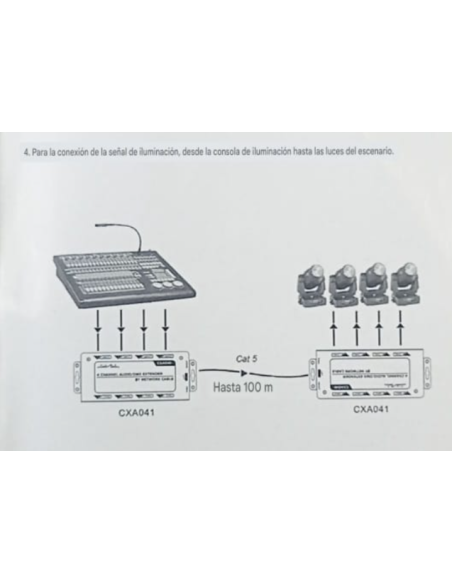

Usando un cable de red en lugar de un cable de audio de cuatro vías o un cable de señal de iluminación DMX, simplemente conecte un cable Ethernet Cat5 blindado entre dos cajas de transmisión para transmitir una señal de audio analógica de cuatro vías o una señal de audio digital AES (tenga en cuenta que el cable de red debe ser blindado para conducir la fuente de alimentación fantasma). Se proporciona un interruptor de conexión a tierra para ayudar a eliminar el zumbido causado por el circuito de conexión a tierra. Además de transmitir señales de audio, también puede transmitir señales de iluminación.

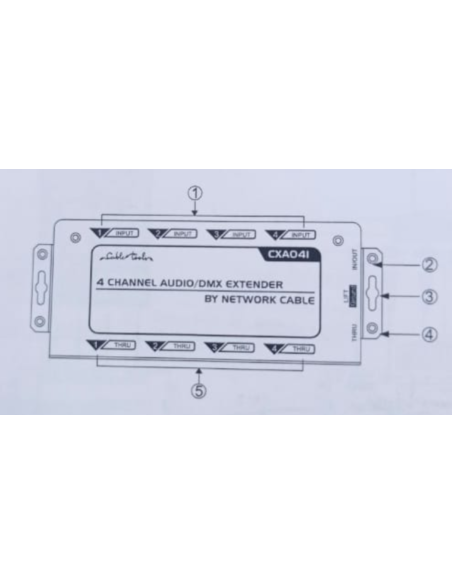

Características:

1 Entrada/salida RJ45: Envía y recibe cuatro canales de audio analógico a través de un cable Ethernet  Cat5 o Cat6.

2 Entrada XLR hembra: Conecta a un micrófono balanceado o un nivel de línea.

3 Salida XLR macho: Salida de señal balanceada, como un mezclador .

4 ELEVACIÓN / Tierra: Ayuda a eliminar el ruido causado por el circuito de conexión a tierra.

5 Paso: conexión en paralelo de RJ45

Parámetros técnicos

Tipo de circuito de audio: RJ45 pasivo a XLR.

Aceptación máxima de voltaje:500 V CA.

Material de carcasa: Metal pintado.

Tamaño de la carcasa: (204mm x 82mm x 43mm)
